物體的熱脹冷縮是自然現象，輕質硅磚是用于加熱爐爐頂、熱風爐、玻璃窯爐等工業窯爐或窯爐爐頂，硅質隔熱磚膨脹系數為≤1.3%。

什么是膨脹系數？

膨脹系數指的是熱膨脹，通常是指外壓強不變的情況下，大多數物質在溫度升高時，其體積增大，溫度降低時體積縮小。熱膨脹與溫度、熱容、結合能以及熔點等物理性能有關。影響材料膨脹性能的主要因素為相變、材料成分與組織、各異性的影響。

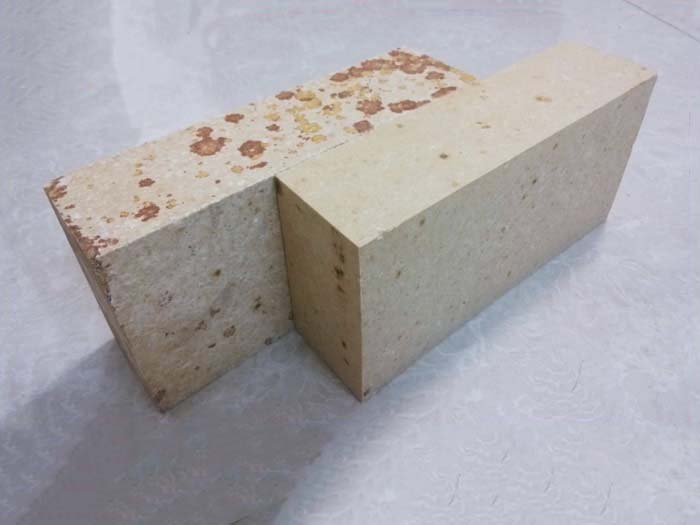

輕質硅磚礦物組分為：78%~86%的鱗石英，13%~15%的方石英，還有4%~7%的石英。容重0.9~1.19g/cm3，抗壓強度2.0~5.9MPa，導熱系數0.35~0.42w(mk)。通常將35-45%的無煙煤或30%左右的焦炭添加到生產輕硅磚的泥漿中作為易燃添加劑，其粒徑小于1毫米。泥漿中粘結劑和礦化劑的選擇和加入量與制造硅磚基本相同。

二氧化硅含量大于91%，體積密度小于1.2g/cm3的輕質耐火材料。以細二氧化硅為原料，其臨界粒徑通常不大于1毫米，小于0.5毫米的顆粒不小于90%。在配料中加入易燃物質或采用氣體發生的方法形成多孔結構，燒制得到產品。也可以做成未燒制的產品。

煉焦爐是一種結構復雜，長期連續使用的熱工設備。該方法在950-1050℃，隔離空氣，進行干餾，得到焦炭及其他副產品。硅磚因其導熱性好、負載軟化溫度高、高溫機械強度好、高溫體積變化穩定、耐火性低、殘余膨脹小、抗酸性渣侵蝕能力強而成為全焦爐的主要耐火材料。

輕質硅磚是一種非常特殊的材料，僅在兩個工業領域有應用潛力。輕質硅磚和致密硅磚通常用作結構層的輕質部分。玻璃窯的輕質化是常用的，主要是窯拱頂的隔熱，以減少熱量損失，提高熔化過程的效率。第二個領域用于煉鋼工業。在該領域，輕質硅磚用于熱風爐爐壁和穹頂的輕質化。

1.玻璃工業窯爐拱頂的保溫。

在玻璃熔化過程中，圓頂的下部達到高溫。根據玻璃的品種，溫度在1600℃左右。輕量層通常設計為兩層或更多層。

輕質硅磚主要暴露在這些溫度載荷下。預計拱頂單層(結構和輕質層)將具有相同或相似的膨脹性能。容重為1250kg·m-3或1000kg·m-3的硅磚可滿足密層要求。下一層采用容重800kgm-3或600kgm-3的硅磚。

輕質硅磚可以自由堆放在爐拱上，也可以用硅質火泥粘結。在爐子使用期間(幾年)沒有化學負荷。輕質硅磚主要用于化學和礦物成分內襯中的致密硅磚。

2.熱風爐。

熱風爐通常用于熱風(稱為高爐鼓風)，與高爐氣泵相連。根據熱風爐的形狀和位置，溫度范圍為1000℃-1300℃，熱風范圍為2300-6500m3·min-1。

有要計算熱風爐(不同尺寸和使用位置的部件)和玻璃窯拱頂在不同水平和載荷下的比較，重點是熱機械性能。對于輕質層，使用的體積密度為1250kgm-3或1050kgm-3(主要是因為它們的強度較高)。類似于高密度的硅磚，輕質硅磚也是用火泥粘合的(主要是Q94級)。

同時，在這些構件中，輕質硅磚滿足熱風爐的全循環壽命(1)。

輕質硅磚的優點。

輕質硅磚有很多優點。這是輕粘土磚不能比擬的。孔隙率約為50%的輕質硅磚的熱導率低于輕質粘土磚。輕質硅磚的荷載變形溫度為1620-1640℃，而輕質粘土磚的荷載變形溫度僅為1200-1300℃，高溫下不收縮，1450℃時膨脹(約<0.2%)，體積穩定。但粘土輕質磚收縮較大，使爐襯容易開裂。實踐證明，在1550~1600℃條件下，輕質硅磚可以長期使用。可直接鋪設在接觸爐氣的熱表面，也可用于大跨度爐頂。輕質硅磚可用于不能使用輕質粘土磚的高溫場所。相對于采用輕質粘土磚，加熱爐內襯輕質硅磚可以縮短加熱周期，減少35%的燃料消耗。在燒成窯(倒焰窯)頂部使用輕質硅磚可以延長窯頂的使用壽命。

輕質硅磚的膨脹系數是多少

物體的熱脹冷縮是自然現象，輕質硅磚是用于加熱爐爐頂、熱風爐、玻璃窯爐等工業窯爐或窯爐爐頂，硅質隔熱磚膨脹系數為≤1.3%。

耐火材料出現開裂、脫落、易磨損怎么辦？想要解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
