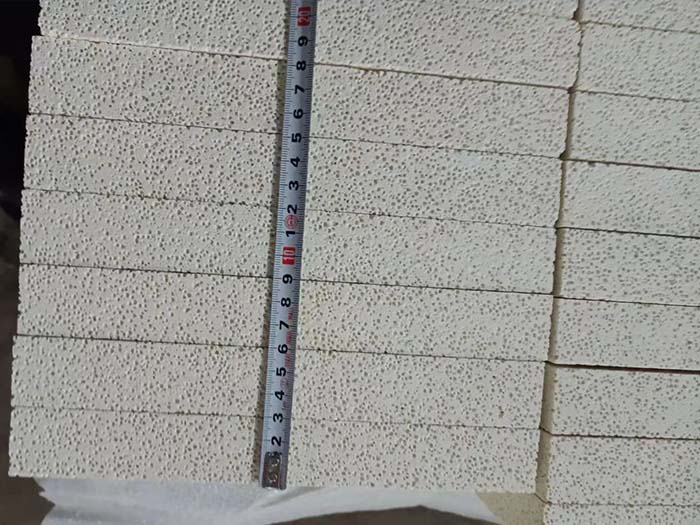

高溫莫來石磚是以人工合成莫來石為主要原料制成的以莫來石為主晶相的耐火材料。這類磚的Al2O3含量為48%~90%。當磚中的Al2O3含量低于莫來石理論組成時，還含有少量玻璃相和方石英。

　　當磚中的Al2O3含量高于莫來石理論組成時，還含有剛玉相存在。因此，根據磚中晶相組成及其含量的多少也可劃分為：低莫來石質、莫來石質、莫來石-剛玉質和剛玉-莫來石質耐火磚。莫來石磚的價格比高鋁磚和粘土磚的價格要高。





　　高溫莫來石磚的性質主要由莫來石的性質決定。它的耐火度高，荷重軟化溫度高、高溫蠕變率低，優異的抗熱振性能、耐渣侵蝕性能，高剪切模量等。高溫莫來石磚用途較廣，主要用于高溫熱風爐、大型高爐爐缸和爐底、煉鋼電爐爐頂、陶瓷工業窯爐爐襯、窯具、以及玻璃窯爐水泥窯內襯等。

　　莫來石是一種高品質的耐火原料，這一類礦物比較稀少。莫來石是鋁硅酸鹽在高溫下生成的礦物，人工加熱鋁硅酸鹽時會形成莫來石。天然的莫來石晶體為細長的針狀且呈放射簇狀。莫來石礦被用來生產高溫耐火材料。在C/C復合材料中多作為熱障涂層，應用廣泛。莫來石AI203-SI02元系中常壓下穩定的二元固溶體，化學式為3AI203-2SI02天然的莫來石非常少，通常燒結法或電容法等人工合成。 化學式AlxSi2-xO5.5-0.5x密度;3.16g/cm3莫式硬度;6-7耐火度：1800℃時穩定，1810C分解為剛玉和液相。

　　一般來說，燒結莫來石磚的高溫抗折強度要遠遠高于電熔莫來石磚，這是由于前者的結構中一些小的，但是發育很好的晶體網絡交錯存在所致。后者由于有較大的晶體，其體積穩定性好，有優良的抗蠕變性。而且，電熔莫來石磚要比相同成分的燒結莫來石磚具有好的抗侵蝕能力。這是因為高溫下在受到堿物質侵蝕時，莫來石會生成剛玉和霞玉質液相，霞玉質液相黏度低，很容易流失，造成磚體破壞。由于燒結莫來石氣孔率相對較高，上述反應可以在磚體內部進行，破壞力要大很多;而電熔莫來石磚由于其致密度高，上述反應只能在耐火磚表面進行，破壞力要相對弱一些。

　　如果您有相關需求或疑問，歡迎致電鄭州榮盛窯爐耐火材料有限公司，榮盛耐材，專注于耐火材料的研發、生產和工程施工的高新技術企業，年產13萬噸，歡迎您來廠實地考察洽談業務。
