硅磚和剛玉磚是兩種不同種類的耐火磚，碳化硅磚的耐磨性和剛玉磚的耐磨性都比較好，但是價格高，建議結合實際情況來選擇合適的耐火磚。

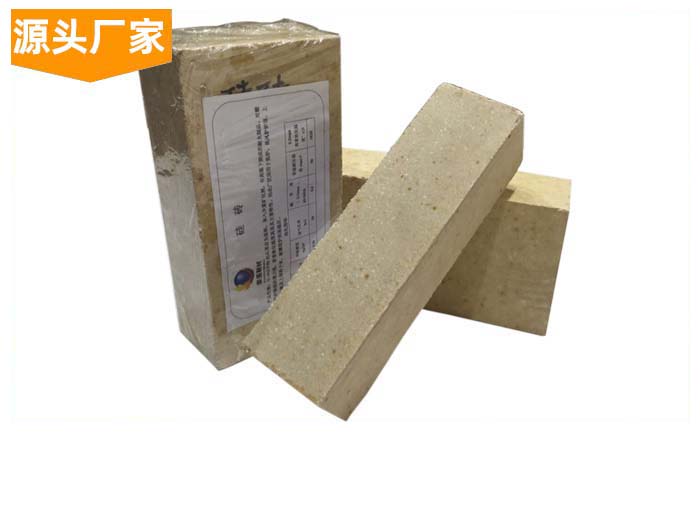

硅磚

二氧化硅含量94％以上。真密度2.35g/cm3。具有抗酸性渣侵蝕性能。較高的高溫強度。荷重軟化開始溫度1620～1670℃。在高溫下長期使用不變形。熱震穩定性低（水中熱交換為1~4次）以天然硅石為原料，外加適量礦化劑，以促進坯體中的石英轉化為磷石英。在還原氣氛下經1350～14 30℃緩慢燒成。加熱到1450℃時約有百分之1.5~2.2的總體積膨脹，這種殘余膨脹會使切縫密合，保證砌筑體有良好的氣密性和結構強度。同時具有使用壽命長，降低能耗等優點。

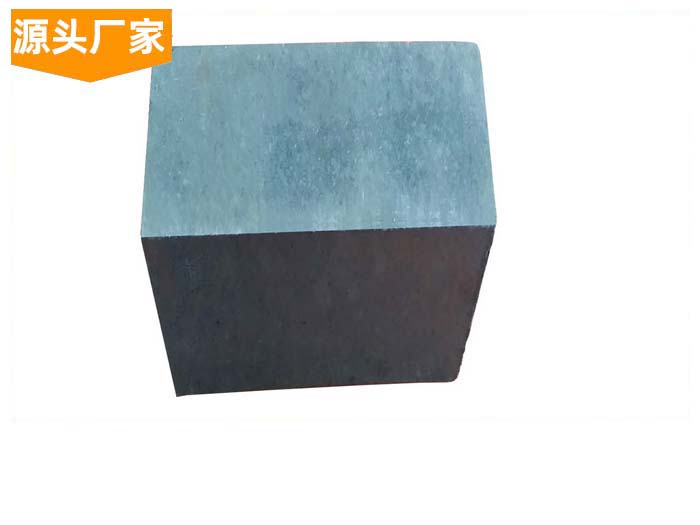

碳化硅磚

是指以碳化硅為主要原料而制得的主晶相為碳化硅的耐火磚。碳化硅磚具有優良的耐酸性、耐堿性、耐磨性、高的強度、高的抗熱震性、熱膨脹系數小，導熱性好等優點，其缺點是高溫下抗氧化性差，價格相對較貴。

通常碳化硅磚的制造方法是將SiC粒、SiC粉與結合劑混合，經困料、成型、干燥后燒成為產品。碳化硅磚按碳化硅顆粒之間結合劑的不同可分為：①氧化物(或硅酸鹽)結合碳化硅，如SiO：或黏土結合碳化硅；②氮化硅(SiaN㈠結合碳化硅；③氮氧化物(Si20N：)結合碳化硅；④Sialon(賽隆)結合碳化硅；⑤自結合(即良SiC結合)碳化硅等。

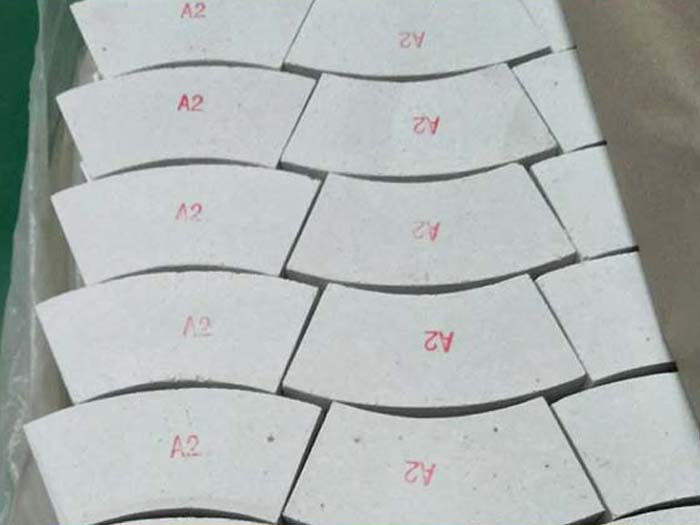

剛玉磚

氧化鋁的含量大于90％、以剛玉為主晶相的耐火材料制品。很高的常溫耐壓強度。高的荷重軟化開始溫度(大于1700℃)。很好的化學穩定性,對酸性或堿性渣、金屬以及玻璃液等均有較強的抵抗能力。該磚具有較高熔點，高溫下性能穩定，常溫及高溫機械強度和耐磨性良好。抗金屬侵蝕和抗氧化、還原性能優越。

硅磚和剛玉磚的耐磨性哪個好

只考慮耐磨性，剛玉磚好，碳化硅磚的耐磨性也不錯，建議結合窯爐的具體使用要求，來選擇合適的耐磨產品。

榮盛耐材作為15年的中原耐材品質，不僅注重自身規模的擴大，更重要的是始終站在長遠的發展角度，不斷研制出新型的耐火材料，從而不斷滿足更加嚴格的市場需求，順應時代潮流的發展。榮盛耐材專業生產各種高鋁磚，耐火磚，硅磚、剛玉磚，澆注料等產品，歡迎廣大客戶來廠實地考察，并建立長久的合作關系。
